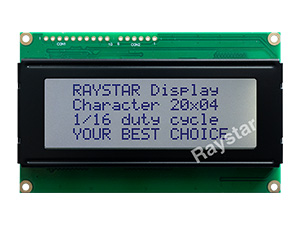

Символьный монохромный жидкокристаллический дисплей с форматом изображения 20 знаков×4 строки и интерфейсом UART

Основные технические параметры новая серии символьных жидкокристаллических дисплеев RC2004AR компании Raystar Optronics, Inc схожие с устройствами серии RC2004A. Модели обеих линеек имеют одинаковые габаритные размеры (98×60×13,6 мм), видимую область экрана (70,4×20,8 мм), встроенную микросхему контроллера управления ST7066.

453 0 0

печатать

Символьный монохромный жидкокристаллический дисплей с форматом изображения 20 знаков×4 строки и интерфейсом UART

Дисплеи серии RC2004AR отличаются установленным по умолчанию интерфейсом UART c возможностью выбора интерфейсов SPI и I²C, переключаемых с использованием блока настраиваемых перемычек.

Заслуживающая внимания модификация дисплеев серии RC2004AR – упрощение настройки, обеспечивающееся встроенным устройством микропрограммного управления (MCU), благодаря которому устраняется необходимость понимания команд контроллера ST7066. Пользователю предоставляется возможность сконцентрироваться исключительно на прикладном уровне программирования. Кроме того, без особых усилий точно настраивается яркость подсветки и контрастность дисплея, используя предусмотренные в системе команды.

Напряжение питания логической части модуля ЖК-дисплея от 4,5 до 5,5 В (номинальное значение 5 В). Рабочая температура от – 20 до +70°C, а диапазон температур хранения от - 30 до +80°C, это позволяет использовать устройства в различных условиях окружающей среды.

Дисплеи серии RC2004AR с разрешением 20 знаков×4 строки предлагают набор символов, включающий латиницу, кириллицу и другие.

Источник: https://www.prochip.ru/products/brands/raystar/
