Импорт компонентов в САПР Cadence Allegro и OrCAD из бесплатной on-line библиотеки SnapEDA

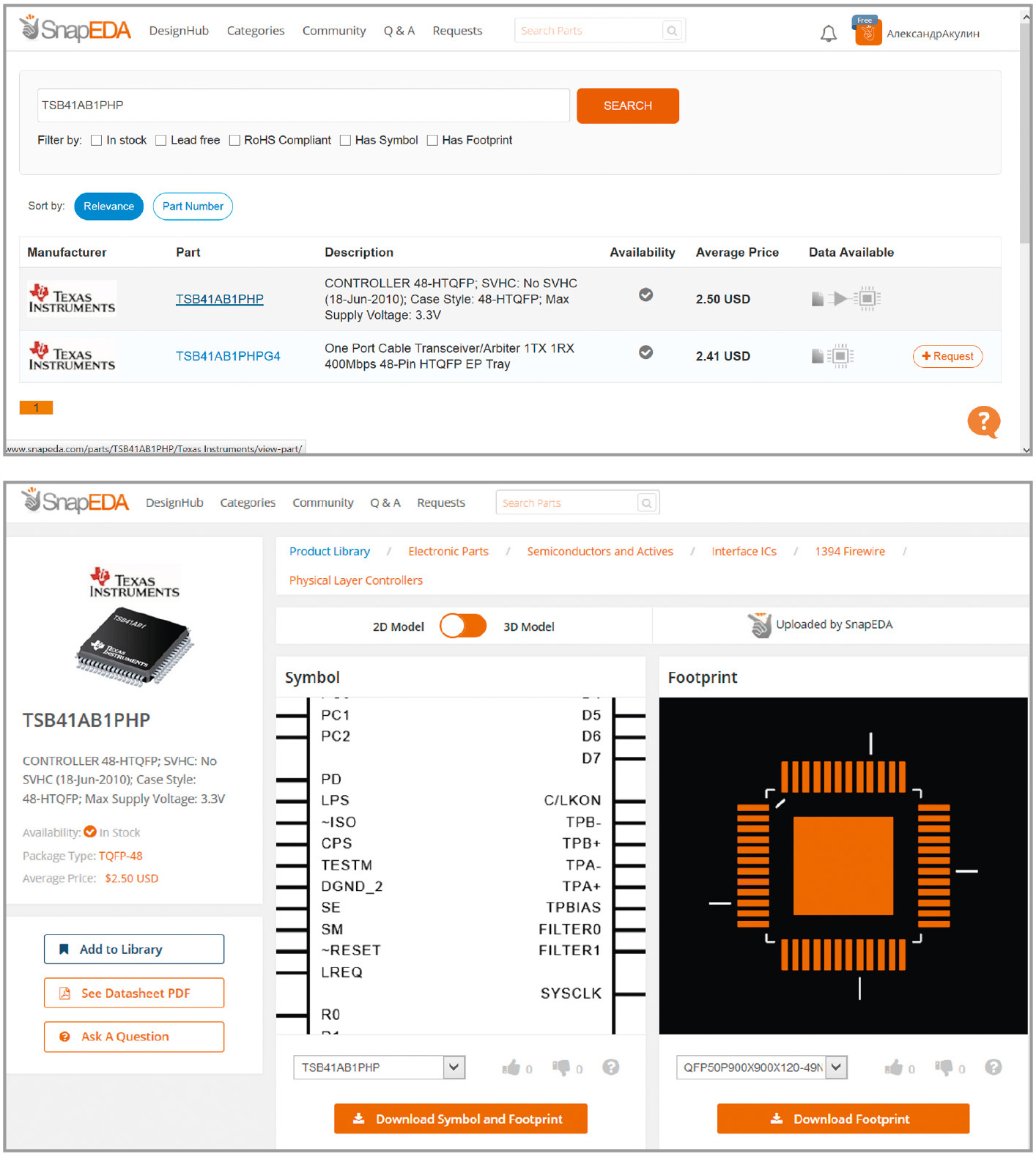

Поиск компонента на сайте SnapEDA

1. Перейдите по ссылке http://www.snapeda.com.
2. Внесите наименование компонента в окно Search и выполните поиск.
3. В списке полученных результатов выберите строку, где указан необходимый компонент, а в столбце Data Available имеются иконки символа и футпринта: .
4. Если вас устраивает вид найденных символа и футпринта, нажмите кнопку Download Symbol and Footprint и выберите формат OrCAD/Allegro (Beta).

Получение пути к папкам, в которые нужно будет скопировать файлы padstack

1. В Allegro или OrCAD PCB Editor выберите Setup > User Preferences.
2. В разделе Categories выберите Paths > Library.
3. В категории Library нажмите «...» после padpath.
4. Окно padpath Items покажет путь к папке, в которую необходимо будет далее скопировать созданные файлы площадок.
5. Точно так же psmpath покажет путь к папке с футпринтами.

Импорт padstack и package в Allegro

Файл ZIP, скачанный с сайта SnapEDA, содержит скрипты для Allegro и BAT-файл для автоматического импорта площадок и футпринта:

1. Распакуйте скачанный файл ZIP во временную папку.
2. В программе Windows Explorer запустите файл allegro-builder.bat. В результате запустится Allegro и будут скриптами созданы файлы футпринта.
3. Скопируйте созданные файлы *.pad в соответствующие папки padpath, а файлы *.psm и *.dra в соответствующие папки psmpath.

Импорт схемного символа в OrCAD Capture

ZIP-файл, скачанный с сайта SnapEDA, содержит файл с расширением EDIF для автоматического импорта схемного символа:

1. В OrCAD Capture наберите File > Import Design, затем выберите вкладку EDIF.
2. В строке Open выберите Browse... и укажите файл EDF для импорта.
3. В строке Configuration file нажмите Browse... и укажите файл «EDI2CAP.CFG» из стандартной поставки OrCAD Capture. Файл расположен в папке <ORCAD_INSTALL_PATH>\tools\capture\EDI2CAP.CFG.
4. Нажмите OK и откройте созданный файл OLB.
5. Выполните Options > Package Properties и внесите имя только что импортированного футпринта в поле PCB Footprint.
6. Сохраните и закройте символ.
7. Если устраивает получившийся символ, скопируйте его в вашу библио­теку. Для этого выберите в окне проекта файла OLB имя символа, нажмите правую кнопку мыши и выберите Copy. Перейдите в окно проекта вашей библиотеки, нажав правую кнопку и выбрав Paste.

Дополнительные бесплатные библиотеки символов и футпринтов можно получить у официального дистрибьютора Cadence Design Systems Inc. – компании PCB SOFT.
