2,7-дюймовый графический OLED-дисплей с обширным набором интерфейсов для связи с микроконтроллерами

Предлагаемое устройство управляется микросхемой драйвера-контроллера SH1106 (производится компанией SINO WEALTH), который обеспечивает обмен данными c внешним микроконтроллером через стандартные параллельные интерфейсы микропроцессоров типа 8080/6080 в 8-битовом режиме и последовательные интерфейсы: I²С (Inter Integrated Circuit) и 4-xпроводной SPI (Serial Peripheral Interface). Разнообразие интерфейсных вариантов позволяет использовать этот дисплейный модуль практически в любом проекте или системе. Новинка оптимальна для применения в системах типа интеллектуальный дом, торговых терминалах (Point of Sale system), облачных системам, медицинских приборах, системах IoT (интернет вещей) и других.

Для работы логической схемы дисплея требуется напряжение питания от 1,65 до 3,3 В (типичное значение 3 В). Кристалл драйвера SH1106 соединен с выводами на стеклянной подложке по технологии COG (Chip On Glass), при этом обеспечивается небольшая толщина конструкции кристалл + стекло.

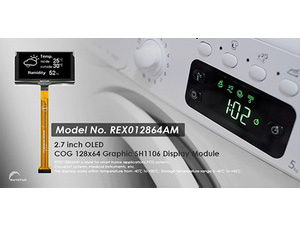

Предлагаемая модель REX012864AMWPP3N00000 характеризуется свечением экрана белого цвета. Коэффициент мультиплексирования строк 1/64 (64 — число адресуемых строк). Контрастность дисплея 10 000:1, что позволяет воспринимать изображение в широком диапазоне внешней освещённости при небольшой яркости свечения экрана 80 кд/м² .

Основные параметры:

• Размер матрицы: 128×64 точек;
• Размер диагонали 2,7";
• Габаритные размеры модуля 73×41,86×2,01 мм;
• Рабочая площадь экрана: 61,41×30,69 мм;
• Размер пикселя 0,45×0,45 мм;
• Шаг пикселя 0,48×0,48 мм;
• Контрастность 10 000:1;
• Тип дисплея: пассивно-матричная адресация;
• Цвет свечения экрана: белый (планируется выпуск моделей с жёлтым цветом свечения экрана);
• Коэффициент мультиплексирования строк 1/64;
• Микросхема контроллера управления SH1106;
• Диапазон рабочей температуры от – 40 до +80˚C;
• Диапазон температур хранения от – 40 до +85˚C.
